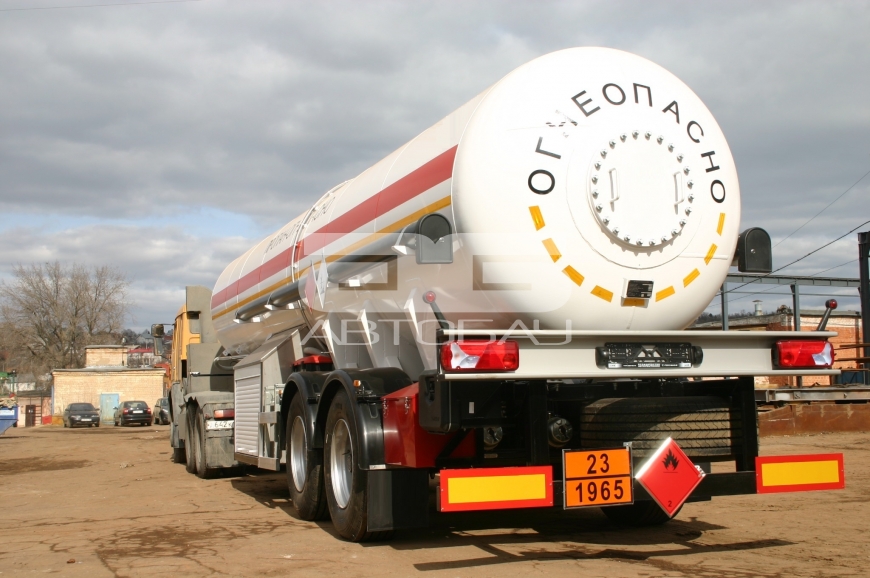

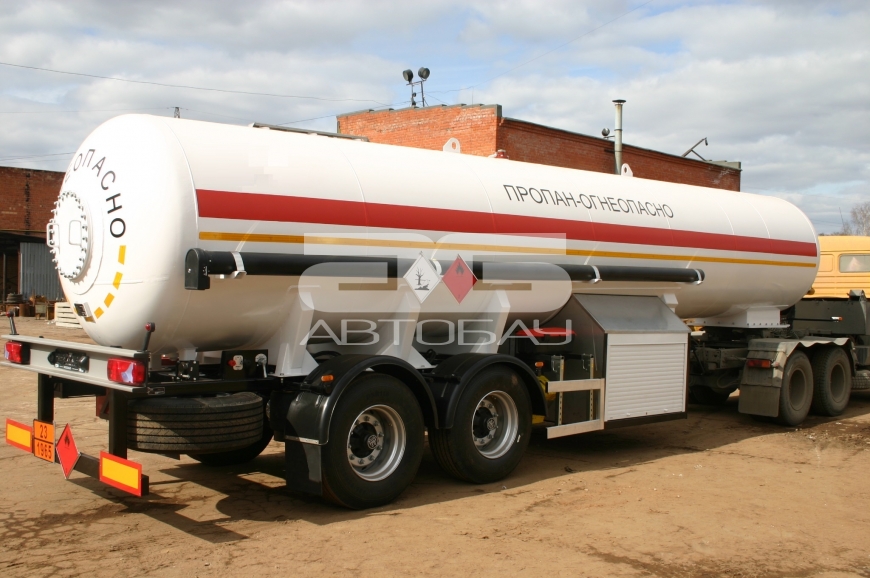

Газовоз ППЦТ-20
|
Геометрический объём цистерны, м3 |
20 |
|
Полезный объём цистерны, м3 |
17 |
|
Коэффициент наполнения |
85% |
|
Форма цистерны |
Цилиндрическая постоянного сечения |
|
Рабочее давление, МПа |
1,6 |
|
Температурный диапазон |
- 40 … +40 ºС |
|
Количество отсеков |
1 |
|
Материал цистерны |
Низколегированная сталь 09Г2С |
|
Толщина стенок сосуда, мм |
12 |
|
Снаряженная масса, кг |
8.500 |
|
Полная масса, кг |
18.900 |
|
Нагрузка на ССУ, кг |
7.500 |
|
Нагрузка на осевую тележку, кг |
11.400 |
|
Осевой агрегат |
Пневматическая двухосная, оси BPW в усиленном исполнении HeavyDuty, барабанные тормозные механизмы
По желанию Заказчика возможна установка осей SAF, Тонар |
|
Тормозная система |
WABCO, тип 2S/2M, электронная система торможения EBS с системой противоопрокидывания RSS |
|
Стояночные опоры |
Механические, BPW |
|
Шины |
Модель Kormoran T, размерность 385/65R22.5 |
|
Донный клапан |
OMECA (Италия) с пневмоприводом |
|
Предохранительный клапан |
Rego (США) |
|
Обратный клапан |
VYC (Испания) |
|
Окраска |
Покраска полимерными эмалями с серый цвет
Надписи «ОГНЕОПАСНО»
|
|
Технологический отсек |
В средней части цистерны, из нержавеющей стали
Двери подъёмного типа
|
|
|
|
Полуприцеп-цистерна ППЦТ-20 предназначен для транспортировки и временного хранения сжиженных углеводородных газов (СУГ) плотностью не более 610 кг/м3.
На полуприцеп ППЦТ-20 выдаются все необходимые документы: паспорт сосуда, работающего под давлением 1.6 МПа (спецификация, сборочный чертеж, карта контроля сварочных швов, расчеты, инструкция по монтажу, руководство по эксплуатации, комплектовочная ведомость ЗИП, паспорт в соответствии с ПБ 03-576-03 и ПБ 03-584-03) для последующей постановки в органы Ростехнадзора.
