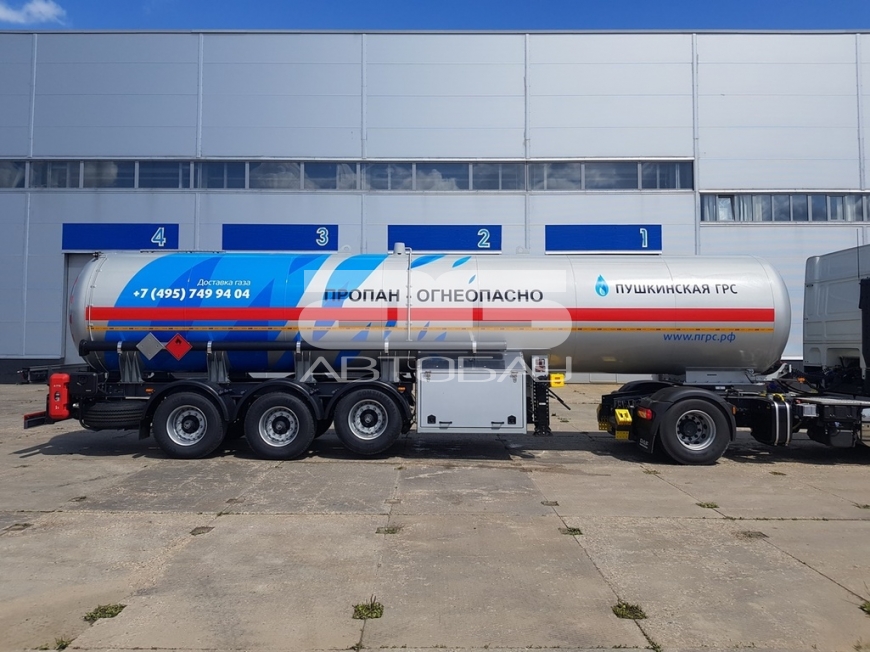

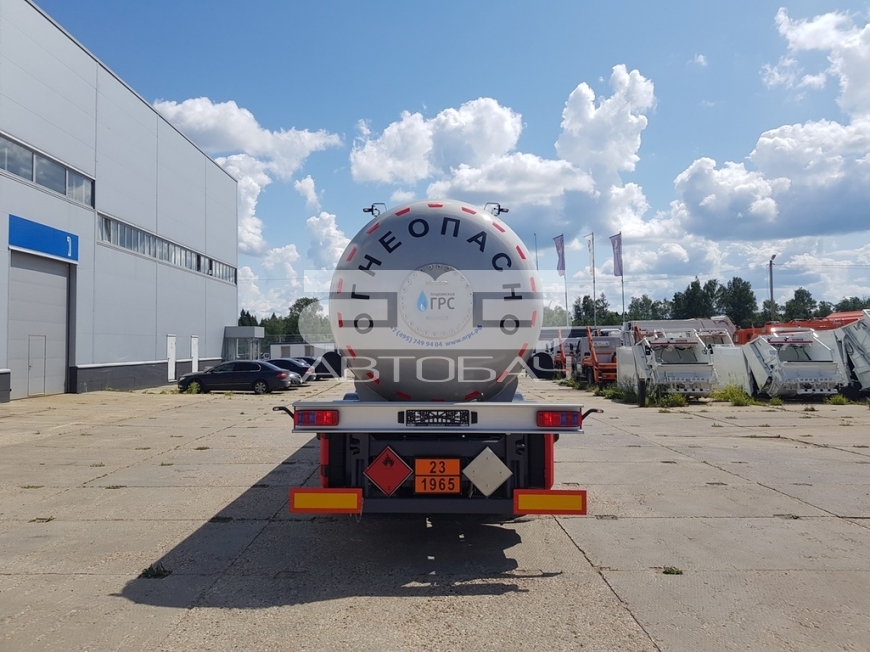

Газовоз ППЦТ-36
Полуприцеп-цистерна ППЦТ-36 предназначен для транспортировки и временного хранения сжиженных углеводородных газов (СУГ) плотностью не более 610 кг/м3.
На полуприцеп ППЦТ-36 выдаются все необходимые документы: паспорт сосуда, работающего под давлением 1.6 МПа (спецификация, сборочный чертеж, карта контроля сварочных швов, расчеты, инструкция по монтажу, руководство по эксплуатации, комплектовочная ведомость ЗИП, паспорт в соответствии с ПБ 03-576-03 и ПБ 03-584-03) для последующей постановки в органы Ростехнадзора.
|
Геометрический объём цистерны, м3 |
36 |
|
Полезный объём цистерны, при 85%, м3 |
30,6 |
|
Форма цистерны |
Цилиндрическая постоянного сечения |
|
Рабочее давление, МПа |
1,6 |
|
Температурный диапазон |
- 40 … +40 ºС |
|
Количество отсеков |
1 |
|
Материал цистерны |
Низколегированная сталь 09Г2С |
|
Толщина стенок сосуда, мм |
12 |
|
Снаряженная масса, кг |
13.780 |
|
Полная масса, кг |
31.800 |
|
Нагрузка на ССУ, кг |
9.300 |
|
Нагрузка на осевую тележку, кг |
22.500 |
|
Осевой агрегат |
Пневматическая трехосная, оси BPW в усиленном исполнении HeavyDuty, барабанные тормозные механизмы По желанию Заказчика возможна установка осей SAF |
|
Тормозная система |
WABCO, тип 2S/2M, электронная система торможения EBS с системой противоопрокидывания RSS |
|
Стояночные опоры |
Механические, BPW |
|
Шины |
Continental, размерность 385/65R22.5 |
|
Донный клапан «магистрали слива» |
Omeca 3” (Cavagna group, Италия) с пневматическим управлением, шт. – 1 |
|
Донный клапан «паровой фазы» |
Omeca 2” (Cavagna group, Италия), с пневматическим управлением, шт. – 1 |
|
Донный клапан «магистрали наполнения» |
Omeca 2” (Cavagna group, Италия), с пневматическим управлением, шт. – 1 |
|
Предохранительный клапан |
Omeca 2” (Cavagna group, Италия), шт. – 3 |
|
Окраска |
Покраска полимерными эмалями с серый цвет Надписи «ОГНЕОПАСНО» |
|
Технологический отсек |
В средней части цистерны, из нержавеющей стали Двери подъёмного типа |
Полуприцеп-цистерна ППЦТ-36 предназначена для транспортировки и временного хранения сжиженных углеводородных газов (СУГ) плотностью не более 610 кг/м3.
На продукцию выдаются все необходимые документы на сосуд работающий под давлением 1.6 Мпа (Спецификация, сборочный чертеж, карта контроля сварочных швов, расчеты, инструкция по монтажу, руководство по эксплуатации, комплектовочная ведомость ЗИП, паспорт в соответствии с ПБ 03-576-03 и ПБ 03-584-03) для последующей постановки в органы Ростехнадзора.
