Полуприцеп-битумовоз Kassbohrer STB-30

В наличии
1. Полуприцеп-материаловоз Kassbohrer
1. Полуприцеп-материаловоз Kassbohrer
2. Полуприцеп Kassbohrer
2. Полуприцеп Kassbohrer
3. Общий вид
3. Общий вид
4. Задняя часть
4. Задняя часть
5. Kassbohrer STB
5. Kassbohrer STB
6. Общий вид полуприцепа
6. Общий вид полуприцепа
7. Цистерна для химии
7. Цистерна для химии
8. Вид спереди
8. Вид спереди
9. Площадка обслуживания
9. Площадка обслуживания
10. Заливная горловина
10. Заливная горловина
11. Трубопровод системы слива под давлением
11. Трубопровод системы слива под давлением
12. Задняя консоль обслуживания
12. Задняя консоль обслуживания
13. Система слива
13. Система слива
14. Блок управления подогревом ДК
14. Блок управления подогревом ДК
15. Код цистерны
15. Код цистерны

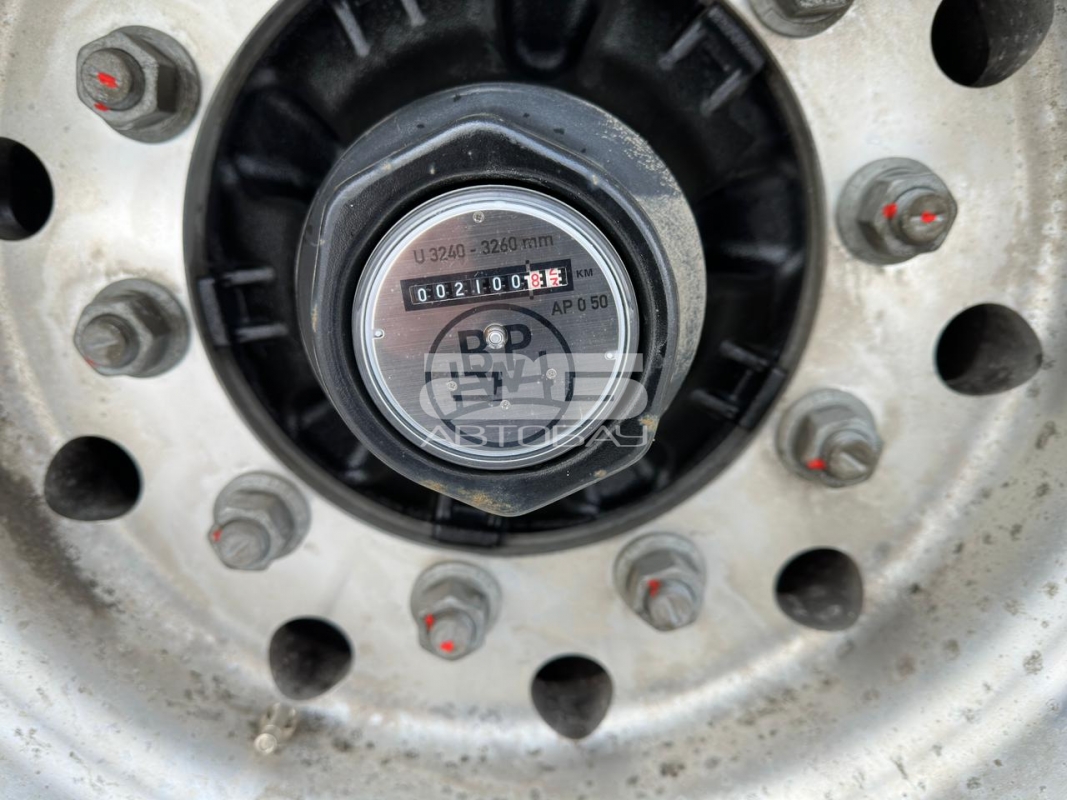

16. Счетчик пробега.
16. Счетчик пробега.
17. Алюминиевые диски
17. Алюминиевые диски
18. Задняя консоль
18. Задняя консоль
19. Детали
19. Детали
20. Пульт управления подвеской
20. Пульт управления подвеской
21. Общий вид детали
21. Общий вид детали
1. Полуприцеп-материаловоз Kassbohrer
2. Полуприцеп Kassbohrer
3. Общий вид
4. Задняя часть
5. Kassbohrer STB
6. Общий вид полуприцепа
7. Цистерна для химии
8. Вид спереди
9. Площадка обслуживания
10. Заливная горловина
11. Трубопровод системы слива под давлением
12. Задняя консоль обслуживания
13. Система слива
14. Блок управления подогревом ДК
15. Код цистерны
16. Счетчик пробега.
17. Алюминиевые диски
18. Задняя консоль
19. Детали
20. Пульт управления подвеской
21. Общий вид детали
Узнать цену
RUB
Ваше имя
Электронная почта
Телефон
Примечания
Характеристики
Характеристики

Технические характеристики цистерны:

Общая длина

10.600 мм.

Высота ССУ (Без нагрузки)

1.220 мм.

Колесная база

5.900 мм.

Расстояние между осями

1.310 мм.

Передний радиус безопасности

1.330 мм.

Задний радиус безопасности

2.300 мм.

Диаметр цистерны

2.000 мм.

Полная высота

3.600 мм.

Задний свес

3.370 мм.

Нагрузка на оси (допустимая)

27.000 кг.

Нагрузка на ССУ

12.000 кг.

Собственная масса (±%3)

6.790 кг.

Полная масса полуприцепа

39.000 кг.

Рабочая температура

250 С

Испытательное давление

4,0 Bar

Рабочее давление

2,0 Bar

Объём цистерны

30 м3

Код цистерны по ДОПОГ

L4BH

Исполнение цистерны

ADR







       Оборудование цистерны:



Тип цистерны

Колба цистерны изготовлена из нержавеющей стали AISI 321 в соответствии со стандартом EN 14025.

Вакуумный клапан

Вакуумный клапан с рабочим давлением 0,21 Bar.

Термометр

1 шт.

Количество отсеков / волнорезов

1 шт. / 4 шт.

Термоизоляция

Утеплитель марки GLASSWOOL с армированным покрытием толщиной 100 мм.

Наружная обшивка на торцах цистерны

Передняя и задняя часть имеет покрытие из армированного стекловолокном полиэстера (GRP)

Наружная обшивка

Выполнена из алюминиевого листа толщиной 1 мм.

Система подогрева

Система парового подогрева с четырьмя отверстиями и соединением типа GEKA.

Заливная горловина

1 шт. Fort Vale

Экологический короб вокруг заливной горловины

Есть, с дренажным отверстием для слива.

Крышка экологического короба

Сдвижная, утепленная.

Боковая воздушная линия

Изготовлена из алюминия, с правой стороны в передней и задней части. Диаметр 2".  На выходе БРС типа TW 2"

Клапан боковой воздушной линии

Клапан с давлением 2 Bar.

Манометр боковой воздушной линии

В передней и задней части полуприцепа по 1 шт.

Система выгрузки под давлением

Система нагнетания воздуха в цистерну (1.5") Предназначена для ускорения выгрузки материала и продувки линии после разгрузки.

Верхняя воздушная линия

Верхняя воздушная магистраль 2" с двумя блоками клапанов.

Площадка обслуживания заливного люка

Рабочая площадка с противоскользящим покрытием из алюминиевого сплава с правой и левой стороны

Управление поручнями площадки обслуживания

Складываемые поручни с правой и левой стороны, ручное механическое управление.

Лестница

Алюминиевая лестница для доступа на рабочую площадку, с правой стороны по ходу движения.

Крепление шкворневой плиты

Болтовое.

Место заливного люка

Расположен в передней части цистерны.

Испытательное давление системы подогрева

9 Bar.

Рабочее давление системы подогрева

7 Bar.



       Система выгрузки:





Запорные элементы

Донный клапан DN 100 с ручным управлением в соответствии со стандартом EN-14433.

Механический шаровой кран DN 100 в соответствии со стандартом EN-14432 на конце разгрузочной линии.





Линия разгрузки

Разгрузочная линия начинается с управляемого маховиком донного клапана DN 100 (EN14433), продолжается механическим шаровым краном (EN14432), заканчивается быстросъёмной глухой крышкой DN 100 TW.

Между шаровым краном и TW-муфтой имеется шаровой кран 1/2" для отбора проб.





Разгрузочное соединение

Быстроразъёмное соединение типа TW, для подключения разгрузочного рукава, расположено на конце трубопровода выгрузки, изготовлено из латуни с глухой крышкой в соответствии со стандартом DIN EN 14420-6.

Подогрев трубопровода выгрузки

Электрический подогрев TYCO мощностью 500 Вт и питанием 24 В.





Термоизоляция линии выгрузки

Донный клапан и выпускной трубопровод изолирован для минимизации тепловых потерь утеплителем, который защищает температуру продукта в течение длительного времени. Изоляция покрыта листовым металлом из нержавеющей стали в соответствии с TS EN 13501-1.

Пенал для рукавов

Открытого типа из алюминиевого сплава для рукавов длинной 6000 мм.





       Ходовая часть:

Шасси

Рама полуприцепа изготовлена из коробчатого профиля, из специального алюминиевого сплава согласно ISO 1726.

Осевые агрегаты

BPW 3x9 тон с дисковыми тормозами под колёсный диск 22,5"

Подъёмная ось

Автоматический механизм подъёма-опускания передней оси.

Тормозная система

WABCO 2S/2M с электронной системой против опрокидывания и курсовой устойчивости RSS в соответствии с UN ECE R13.

Система подвески

Электропневматическая система WABCO-ECAS

Счетчик пробега.

Входит в комплект поставки.

Шины

Марки Bridgestone 6+1 шт. 385/65 R 22,5"

Держатель запасного колеса

Лебёдочного типа перед осевым агрегатом.

Колёсные диски

Из алюминиевого сплава марки Alux.

Электрика, светотехника

Марки Aspöck.

Рабочий свет

Лампа освещения рабочей зоны.

Опорное устройство

Механическое 2х12 тон в соответствии с ISO 1726-1.

Инструментальный ящик

Пластиковый 400х480х600 мм. DAKEN

Брызговики

6 + 1 шт.

Бампер

Алюминиевый неподвижный бампер в соответствии с правилами ЕЭК ООН R58



              Прочее:

Держатели для табличек ADR

Из нержавеющей стали.

Ящики под огнетушители

2 шт.

Колёсные колпачки

Колёсные колпачки с логотипом «К» 60 шт.

Противооткатные упоры

2 шт.

Цвет рамы

Красный RAL 3002

Цвет цистерны

Серебристый RAL 9006

Документация

Руководство по эксплуатации, гарантийный сертификат, ADR сертификат.
