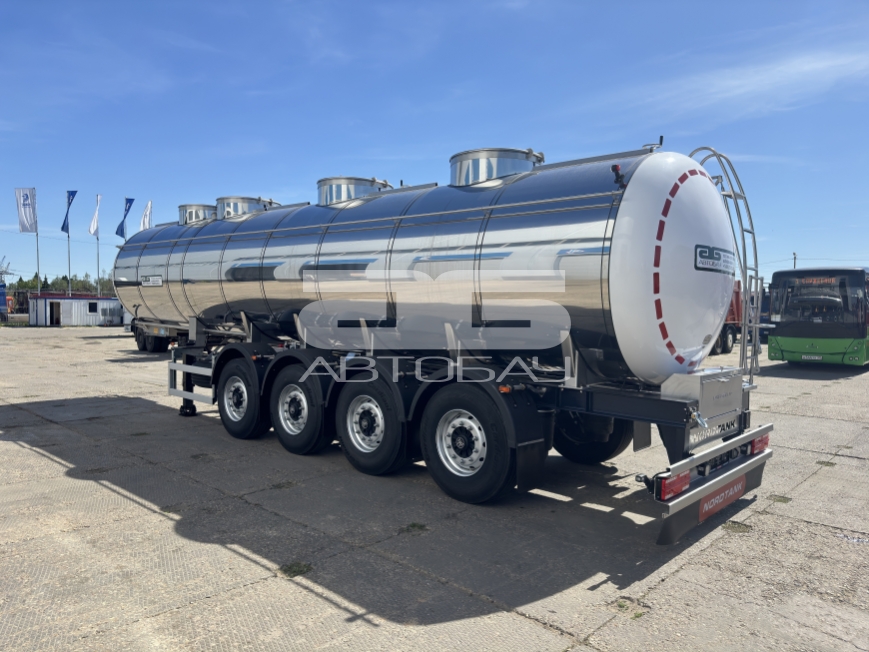

Полуприцеп-молоковоз NORDTANK GIGA 915331
Коммерческое наименование GIGA, модификация/тип 915334
Конструкция цистерны – самонесущая на подкатной 4-х осной тележке (для эксплуатации с тягачом 4x2 и высотой ССУ 1150).
Форма цистерны – цилиндр;
Лонжероны подкатной тележки – широкополочный двутавр, цвет RAL 5004 (синий).
Наружные донышки – пластиковые торосферические цвет RAL9003 (белый).
Наружная обшивка сталь AISI 304 (зеркальная).
Транспортируемый продукт – нейтральные пищевые жидкости (плотностью ≤1,03 г/см3)
Габариты (не более), мм: длина 11250; ширина 2500; высота 3550
Масса снаряженная, кг не более: 7 600 кг.
Полная масса, кг не более: 35400 кг.
Распределение массы при полной загрузке:
На седельно-сцепное устройство 9 400 кг.
На заднюю тележку 26 000 кг.;
Высота ССУ - 1150мм;
Расстояние от шкворня до близлежащей части механизма опорного устройства полуприцепа не менее 1900 мм.
Номинальная вместимость – 27000 л;
Количество секций – 4 (7,4+3,5+8,1+8,0)
Материал изготовления – сталь AISI 304;
Днища конические – 2 шт., сталь AISI 304;
Перегородки конические - 3 шт., сталь AISI 304.

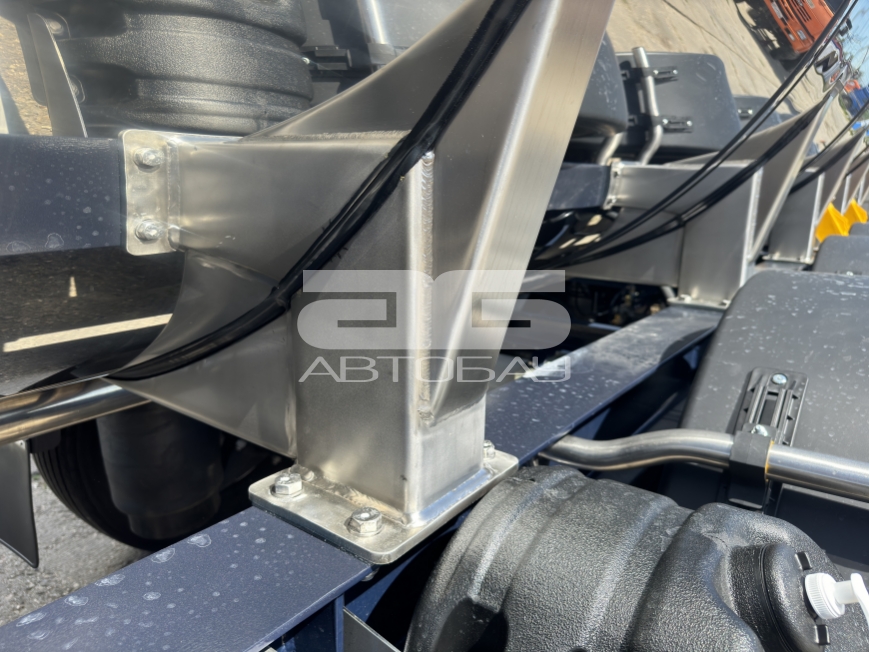

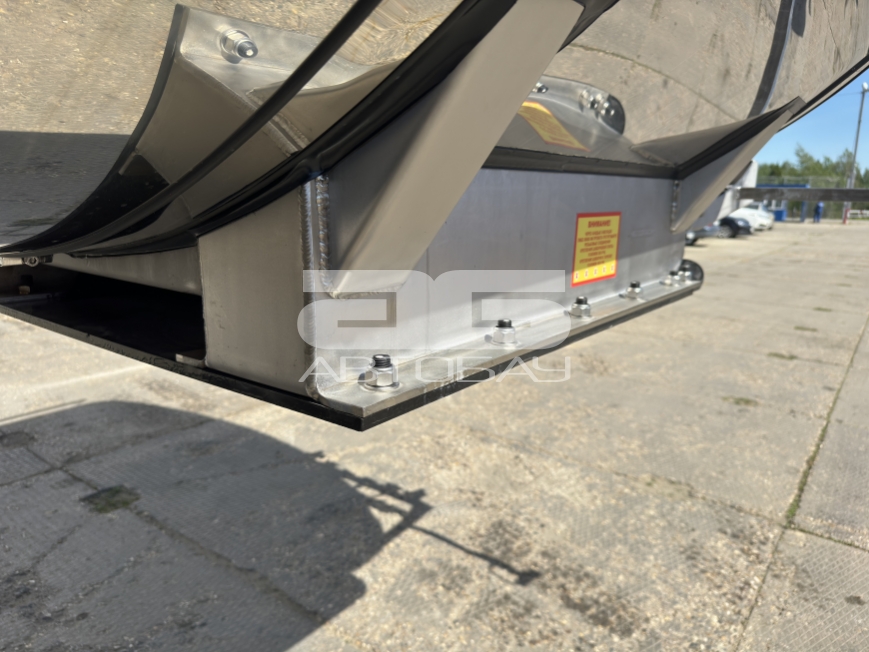

Силовые элементы (опоры, кронштейн шкворневой плиты, корзина) - сталь AISI 304

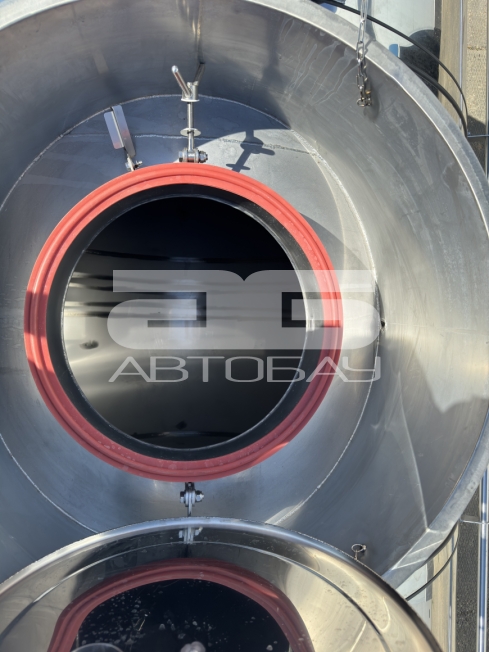

Загрузочное отверстие: Люк 4 шт., DN 500, сталь AISI 304 с откидной крышкой с дыхательным клапаном Dn 65.
Система слива: внутренний донный клапан (композитный материал) – 4 шт., Dn 80, с ручным управлением сверху цистерны.
Сливной коллектор Dn 80. На конце трубопровода дисковый затвор DN 80 с заглушкой в герметичном нержавеющем ящике.
Система мойки: каждая секция цистерны оборудована системой мойки: общий трубопровод условным диаметром (Dn) 50мм, на конце трубопровода установлен штуцер Dn 50 закрытый глухой резьбовой гайкой.
На отводе каждой секции установлен дисковый затвор Dn 32 для отсечки моющей жидкости.
На выходе трубопровода, внутри каждой секции установлены моющие вращающиеся головки Д65
щелевого типа.
Изоляция: материал утеплителя – ISOVER фольгированный. Толщина утеплителя – 100 мм. Стяжные кольца – нержавеющая сталь AISI 304 с резиновым уплотнителем;
Оборудование цистерны:
Лестница доступа 1 шт., из нержавеющей стали с противоскользящими ступенями расположена справа, сзади
Площадка обслуживания – из просечно-профилированного настила, с поручнем.
Экологические короба - 4 шт. (круглые термоизолированные) с нерж. двух створчатой крышкой.
Из каждого короба выведены переливные дренажные трубы из нерж. стали, сведенные внизу в единый патрубок.
Боковая противоподкатная защита выполнена по правилам ЕЭКООН 75.00;
Два противооткатных упора (башмаки);
Ящик для инструментов – 1 шт., пластик; Пластиковые крылья над каждым колесом, брызговики на задних крыльях;
Пластиковые крылья DOMAR над всеми колесами. Пара брызговиков DOMAR.

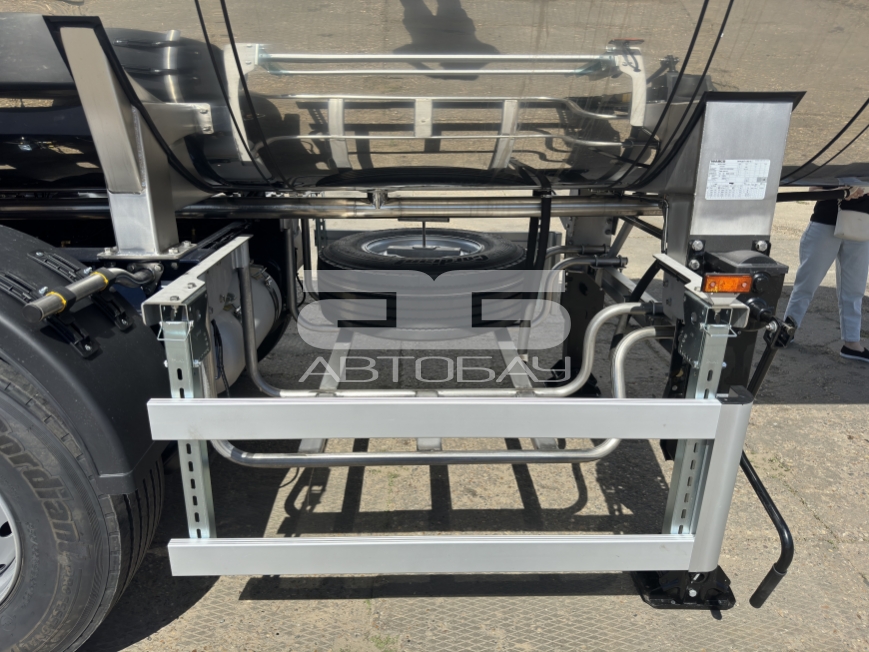

Корзина для крепления 2-х запасных колес из нержавеющей стали AISI 304.

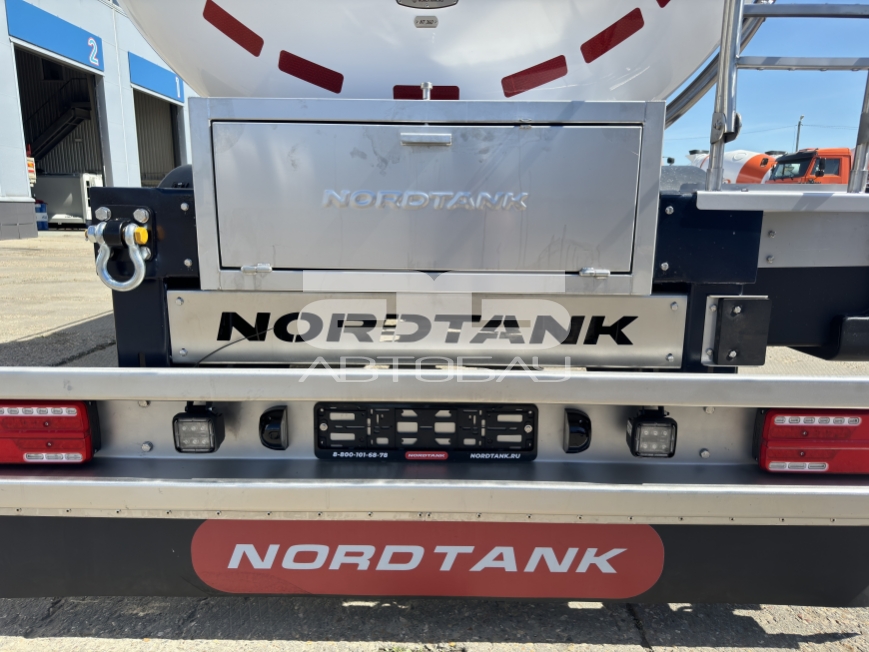

Бампер со штатными местами для осветительного оборудования и номерного знака;

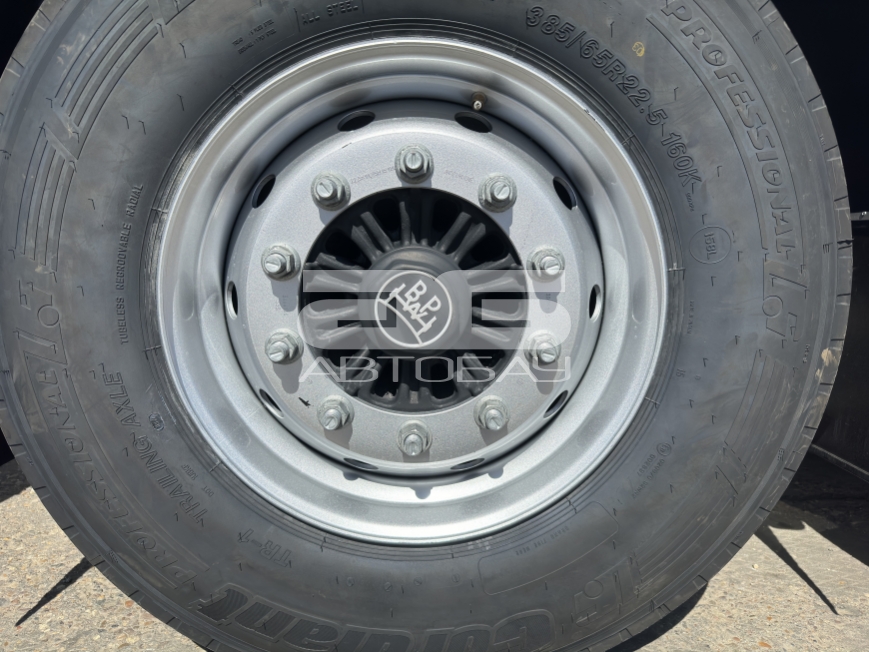

Осевой агрегат: 4-х осный: BPW с дисковым тормозным механизмом.
Тормозная система. Пневматическая электронная тормозная система WABCO.
Пульт управления SmartBoard.
Пневматическая подвеска, с возможностью подъёма/опускания двух осей.
Механические опорные устройства BPW, грузоподъёмностью 24 тонны с ручным подъемом.
Шины Cordiant 385/65/R22.5, односкатные.
Крепление диска колеса 10 шпилек M22.5x1.5.
Электрооборудование: Атланта.
Гарантийный срок на цистерну: 18 месяцев / 100.000 км.
Гарантия на шасси: 12 месяцев / 100.000 км.
